上手使用

基础通信调试功能

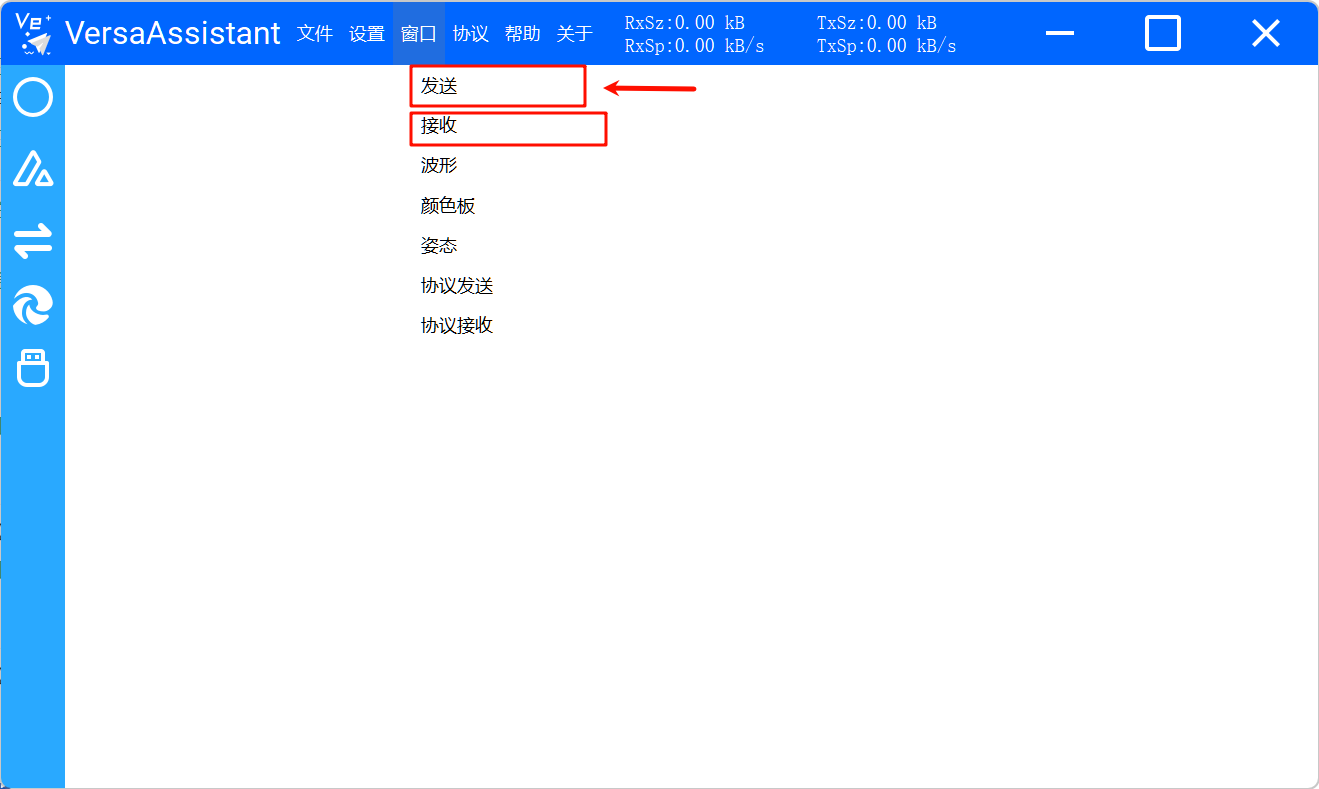

勾选 发送 和 接收 界面

配置通信模式和接口，通信关闭的状态下，可以切换通信方式，可供选择的通信方式有

• 串口通信
• 网络通信
  • TCP Server
  • TCP Client
  • UDP
• USB通信
  • HID


第一二为开关状态按钮，使能状态为高亮，下面三个是模式选择按钮组，选中为高亮，每种的通信配置会有侧边栏划出，再次点击，侧边栏会收进去。

• 支持定时发送和多条发送。
• 目标地址和ip地址仅在 tcp通信模式下有用，其他基本一样。
• 可供选择的编码格式很多。QT支持的都列出来了，自己测试。


协议使能-波形

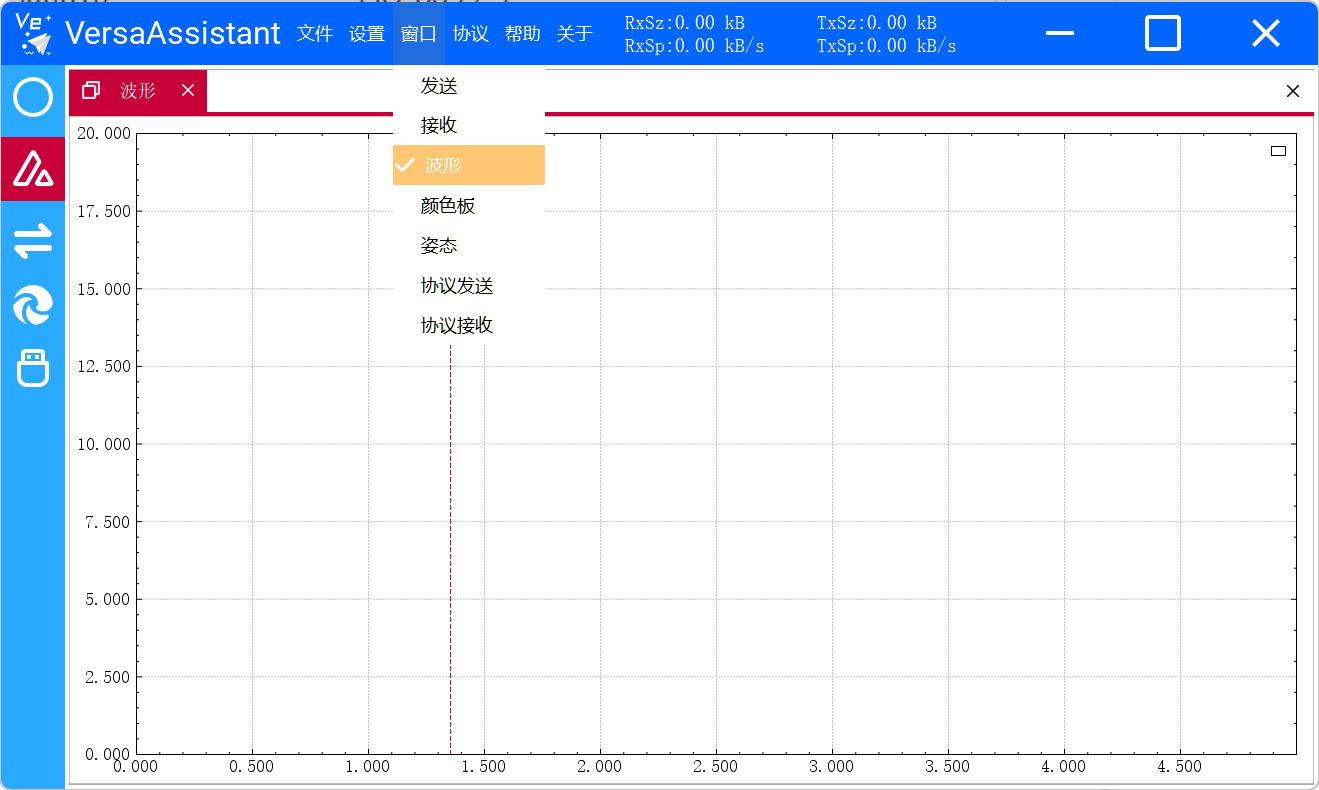

在使能协议后打开通信，可以通过鼠标右键呼出波形操作的的界面，进行曲线的添加和保存。


协议发送和协议接收界面


在此进行了一些数据操作，用于将滑条转换到需要的发送数据，统一范围

对于发送数据

• 发送数据 = 原始数据 + 缩放比例 * 增量值
  对于接收数据
• 数据波动 = (原始数据 + 数据偏移) * 缩放比例

原始数据指的是通信过程中传输的实际数据，需要注意的是波形中显示的也是原始的实际数据。

姿态显示界面

• 支持简单的姿态解算
• 具体的解算过程有点复杂，可以查看代码

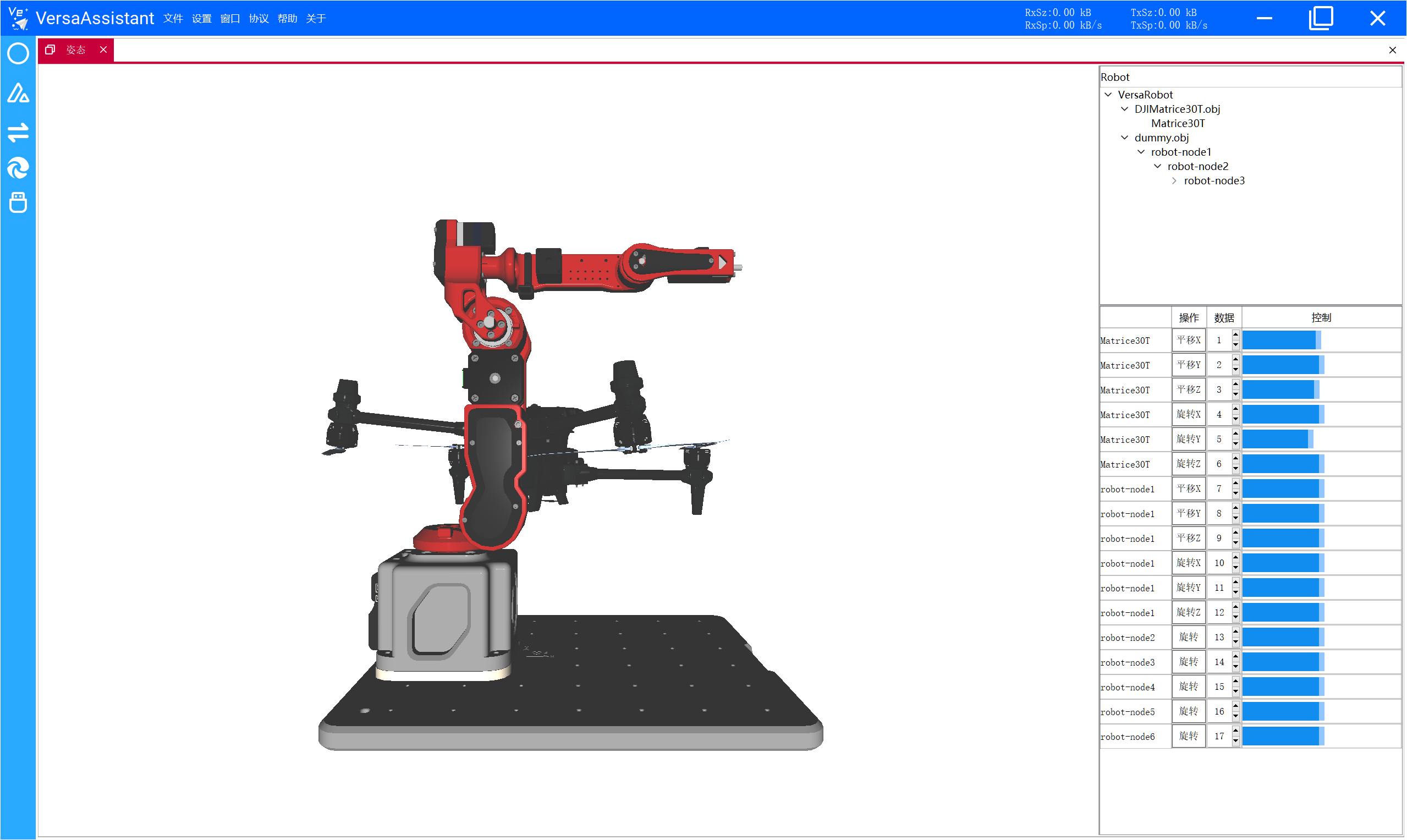

以选择案例为例


选择文件 model.json


关掉软件，等待一段时间后重新启动


程序会根据提供的 json 配置文件自动进行参数解算，并利用这些数据进行姿态解算，同时分解成单一的旋转控制量，对应到电机的控制上

未使能通信的情况下，姿态可以通过右侧解析出的数据，和滑动条进行控制。

在使能通信和协议的情况下，可以将接收的协议数据映射到，姿态控制数据上，数据栏可以选择对应的接收数据通道，进行数据映射。


多种配合界面

如果你需要进行姿态控制可以选择 姿态 和 协议发送 界面进行配合


如果你需要进行一些PID调试可以选择 波形 和 协议发送 界面进行配合


如果你需要进行一些PID调试，你还想看一下细微的传感器数据波动，可以选择 波形 、协议接收 和协议发送 界面进行配合。


在协议使能的情况下进行数据通信，可以使用

• 姿态
• 波形
• 协议发送
• 协议接收

进行任意的界面配合

协议

协议参考

Protocol
