主界面与原始数据#
工作台结构#
区域 |
用途 |
使用建议 |
|---|---|---|
主工具栏 |
连接、断开、选项、Hex 开关、档案新建/保存、添加视图控件。 |
把高频入口放在工具栏，长时间调试时减少窗口切换。 |
停靠区 |
发送、接收表格、数据面板、波形、3D 等窗口可拖拽停靠。 |
按项目保存稳定布局，例如左侧收发、右侧数据、下方波形。 |
状态栏 |
显示连接与运行状态。 |
连接异常时先看状态栏，再检查设备占用与日志。 |
对话框 |
连接、选项、视图树、授权、关于等。 |
连接对话框可在需要时置顶，便于反复切换设备。 |

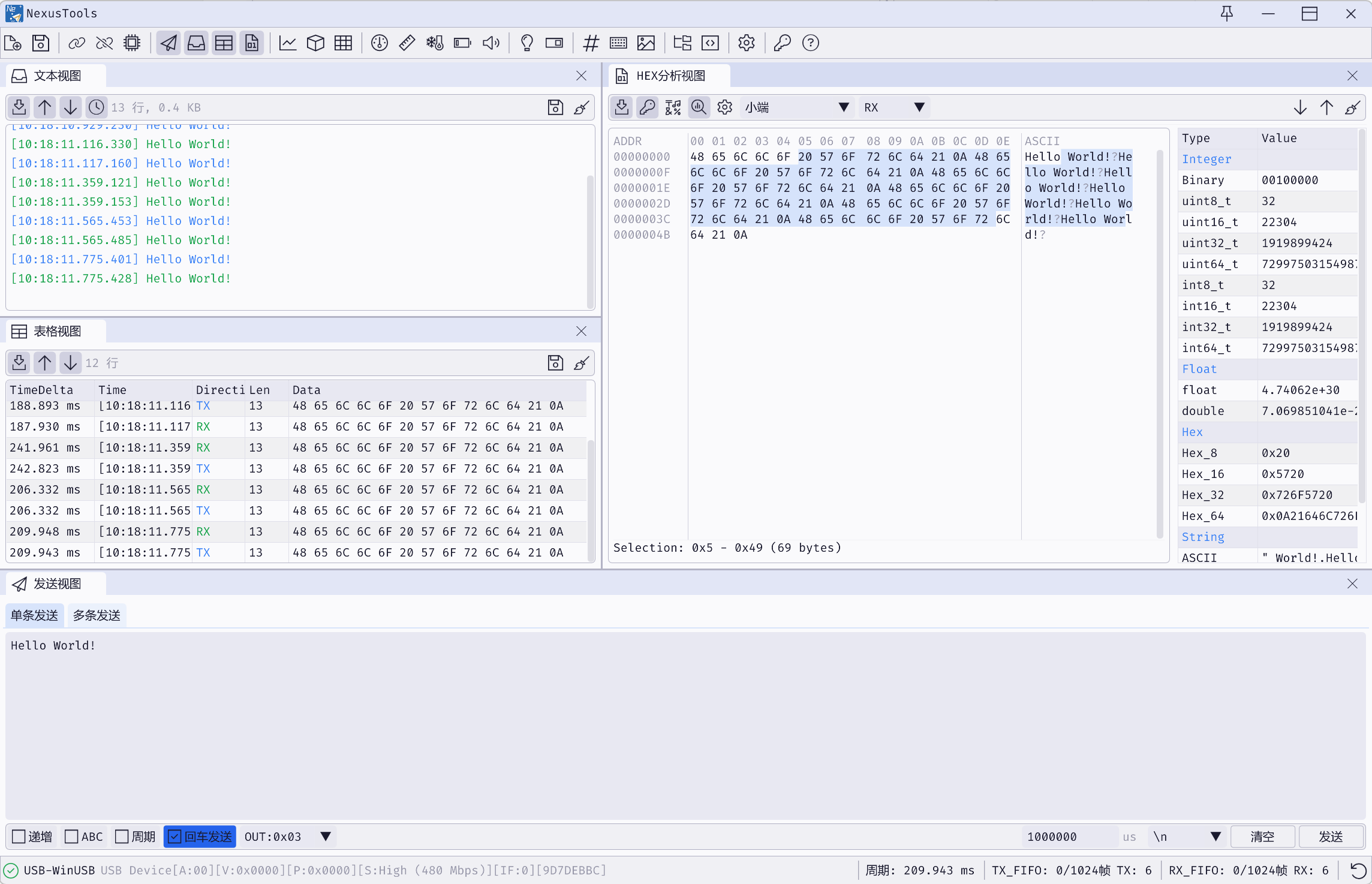

原始数据模式#
原始数据模式不依赖协议解析。端口打开后，收发负载按时间顺序进入原始流存档，并驱动文本视图、表格视图与 Hex 检视。
即使开启协议，原始流仍然保留，适合对照裸数据与解析结果。
收发视图#
视图 |
功能 |
适合场景 |
|---|---|---|
发送视图 |
单条、多条、文件发送；支持编码、周期、HEX / 文本输入组合。 |
构造命令、模拟设备、压测发送节奏。 |
接收文本 |
按行显示解码文本，可选择 TX / RX 与时间戳。 |
看日志、AT 指令、CSV 风格协议。 |
接收表格 |
按行显示时间、方向、类型、长度和数据摘要。 |
回放收发过程、复制单元格、定位异常帧。 |
Hex 视图 |
面向原始字节存档，支持十六进制 / ASCII 对照和数据检视。 |
未知协议抓包、大小端核对、裸数据对照。 |
发送视图#
发送视图是原始字节发送入口，和数据面板 TX Frames 的自动组帧路径相互独立。关闭协议时，它直接发送输入内容；开启协议时，发送视图仍然按原始字节下发，不会自动套 NexusPro 或 JustFloat 帧。
Tab |
主要控件 |
使用说明 |
|---|---|---|
单条发送 |
HEX / ABC、回车发送、周期发送、换行类型、自增计数、发送按钮。 |
HEX 模式按十六进制字节发送；ABC 模式按全局发送编码转码。周期发送最小间隔约 200μs。 |
多条发送 |
行数、全局 HEX / ABC、换行类型、每行使能、周期、次数、已发计数。 |
每行可单独设置发送节奏；已发计数可右键清零。 |
文件发送 |
文件路径、包长、包间延迟、使能。 |
适合固件片段、日志回放或大块数据下发；包长范围通常为 1 到 65535 字节，USB 模式可能受端点限制。 |
接收文本#
接收文本把原始接收字节按全局接收编码解码后按行显示。工具栏通常包含自动滚动、TX/RX 显示过滤、时间戳、统计、导出和清空。适合 AT 指令、日志、FireWater 文本行和人工阅读。
复制操作支持鼠标拖拽选择、Shift 扩展选择和 Ctrl+C。如果文本乱码，优先检查接收编码，而不是先怀疑协议解析。
接收表格#
接收表格按行展示收发包结构，常用列包括 TimeDelta、Time、Direction、Length 和 Data。其中 Data 是十六进制摘要，不会无限展开大包；源码中的摘要显示上限约 768 字节。
操作 |
说明 |
|---|---|
自动滚动 |
新行到达时自动跟随末尾；排查历史时可关闭。 |
TX / RX 过滤 |
只看发送、只看接收，或同时显示双向数据。 |
导出 |
导出完整缓冲，适合提交问题记录。 |
复制 |
选中行后 |
清空 |
清空当前表格记录，不改变连接状态。 |

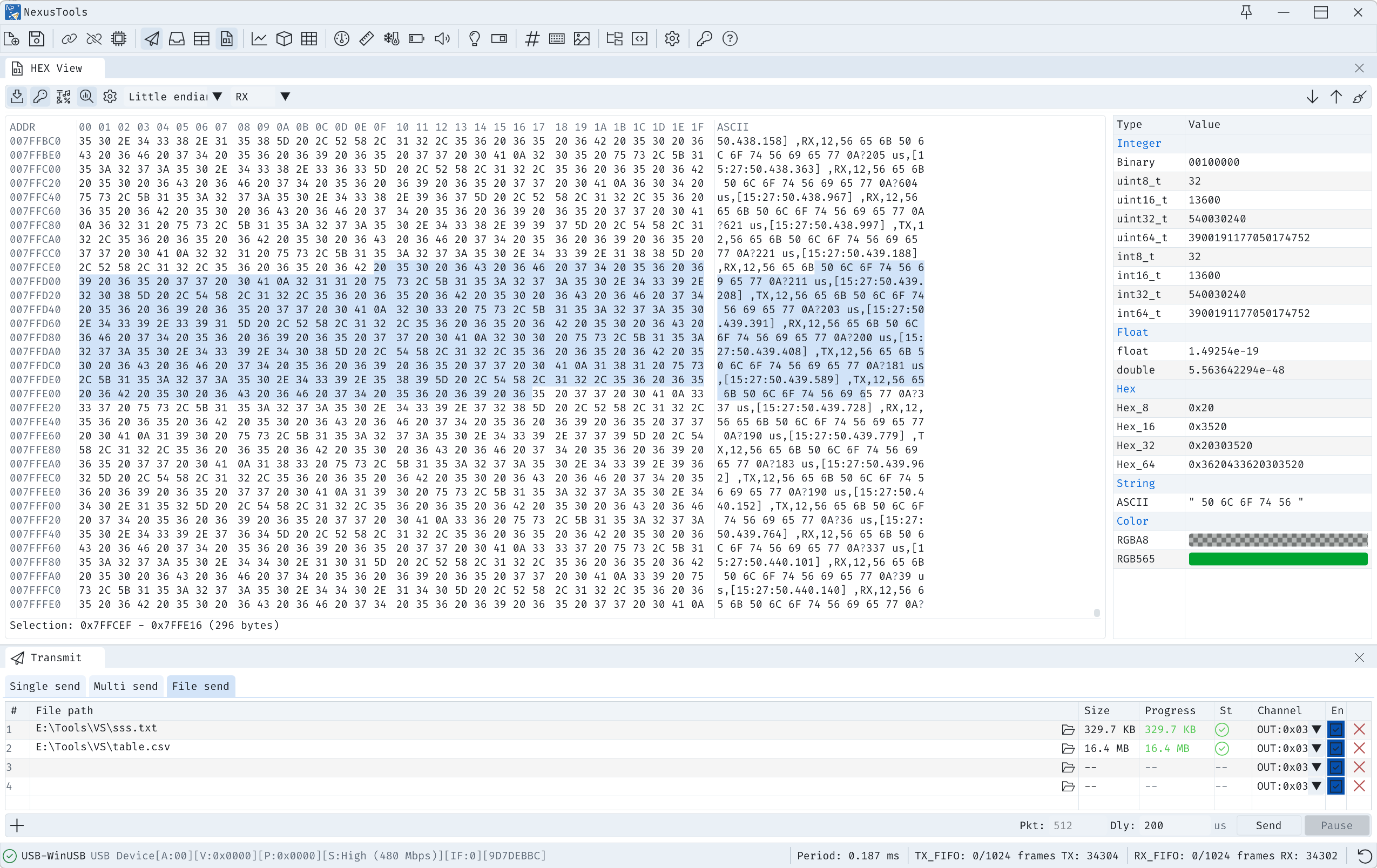

Hex 视图#
Hex 视图左侧是十六进制编辑器，右侧是数据检查器。工具栏可切换 RX/TX 原始流、自动滚动、导出 RX/TX dump 和清空底层缓冲。
左侧区域显示地址、十六进制字节和 ASCII 对照。选区默认复制为十六进制字符串；“复制为文本”会按当前编码把字节转为文本，适合 GBK、Shift-JIS 等非 UTF-8 场景。右侧数据检查器会从光标位置按 uint8、int16、uint32、float、double 等类型解释数据，并可用于大小端核对。
设备信息#
连接打开后，源码中的数据桥接层会记录更细的设备侧信息。USB 设备通常会保存 VID/PID、接口号、端点、速度、序列号、GUID 或 HID Usage Page；串口会保存数据位、校验、停止位与流控；网络连接会保存本地/远端地址和端口。排查问题时，这些字段比“能否打开端口”更有用。
CAN 模式#
USB CAN 路径支持 VCAN、CANDLE 与 PCAN 三类模式，并可处理 CAN FD 数据段。数据桥接层还提供 CAN-as-NexusPro 的解析入口：当 CAN 数据承载 NexusPro 帧时，可以继续进入同一套 cmd + payload 和数据面板流程。
编码#
接收与发送可在界面中选择编码。当前资料记录的内置编码包括 UTF-8、GBK、ASCII、Big5、Shift-JIS、ISO-8859-1、GB18030、EUC-KR、UTF-16LE、UTF-16BE、Windows-1250 至 Windows-1258、EUC-JP、KOI8-U 等。
如果看到乱码，优先核对设备端实际编码，再切换软件侧发送与接收编码。
